Rapport d'intervention

Contexte

Documenter une panne observee sur le boitier Camera_Sunshine #1 (Mamiya M645) et la correction appliquee.

Symptomes

• Lors d'un declenchement, le rideau restait ouvert et le miroir demeurait releve.
• Le cycle ne se terminait pas immediatement.
• Lors d'un appui sur battery check, le voyant mettait du temps a s'allumer.
• Quand le voyant finissait par apparaitre, le cycle se terminait alors : rideau ferme et miroir redescendu.

Hypothese

L'hypothese retenue etait celle d'un condensateur defectueux ou fuyard absorbant une partie du courant, ce qui pouvait expliquer a la fois :

• le retard du battery check
• le comportement de charge anormal
• le cycle de declenchement incomplet tant qu'une charge suffisante n'etait pas atteinte

Constat au demontage

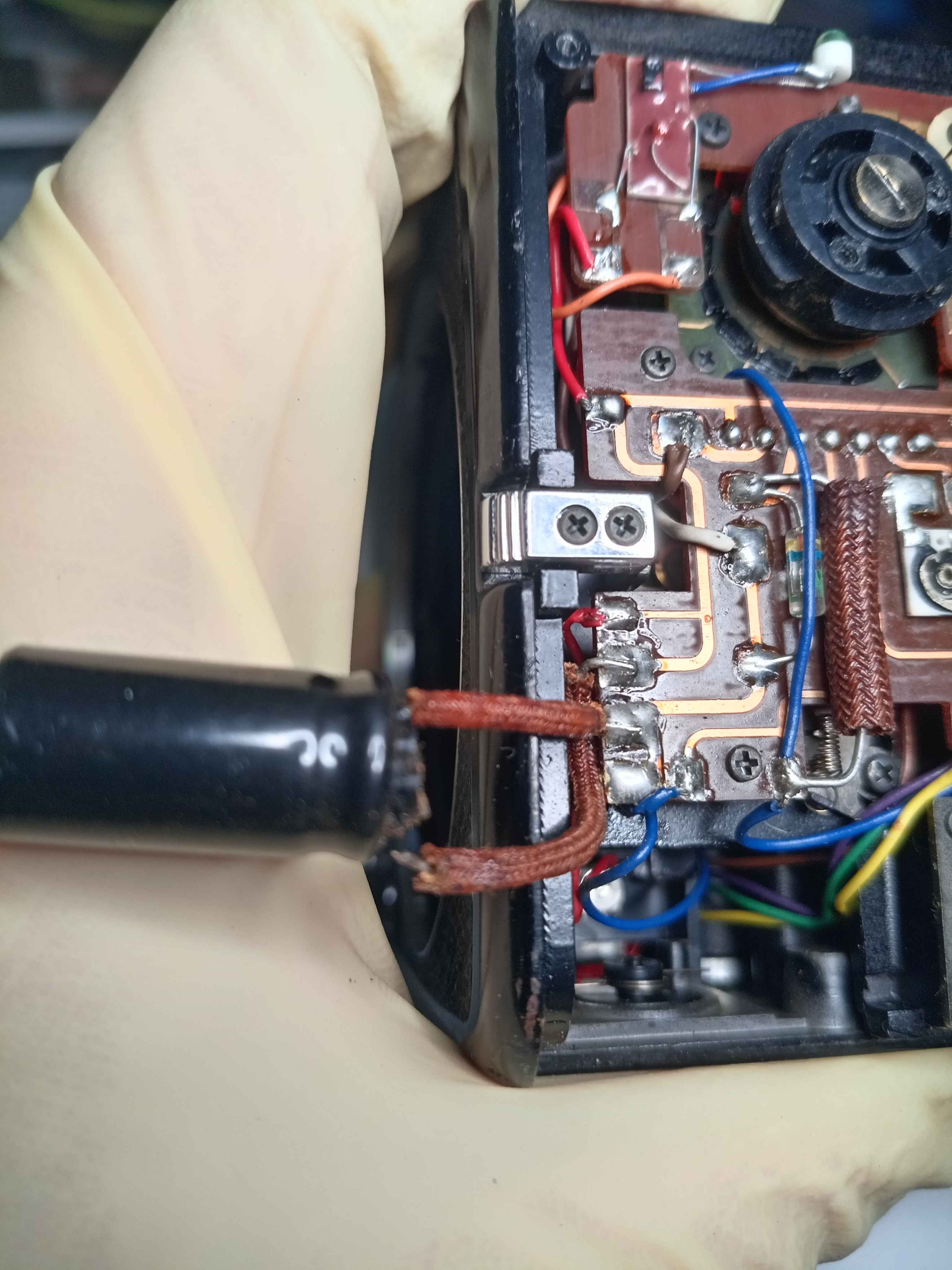

Le composant C2 apparaissait visuellement abime au controle direct.

Illustration avant remplacement :

Actions

• Ouverture du boitier
• Controle visuel de la carte
• Confirmation d'un C2 visuellement deteriore
• Remplacement de C2
• Remplacement de C1

Resultat

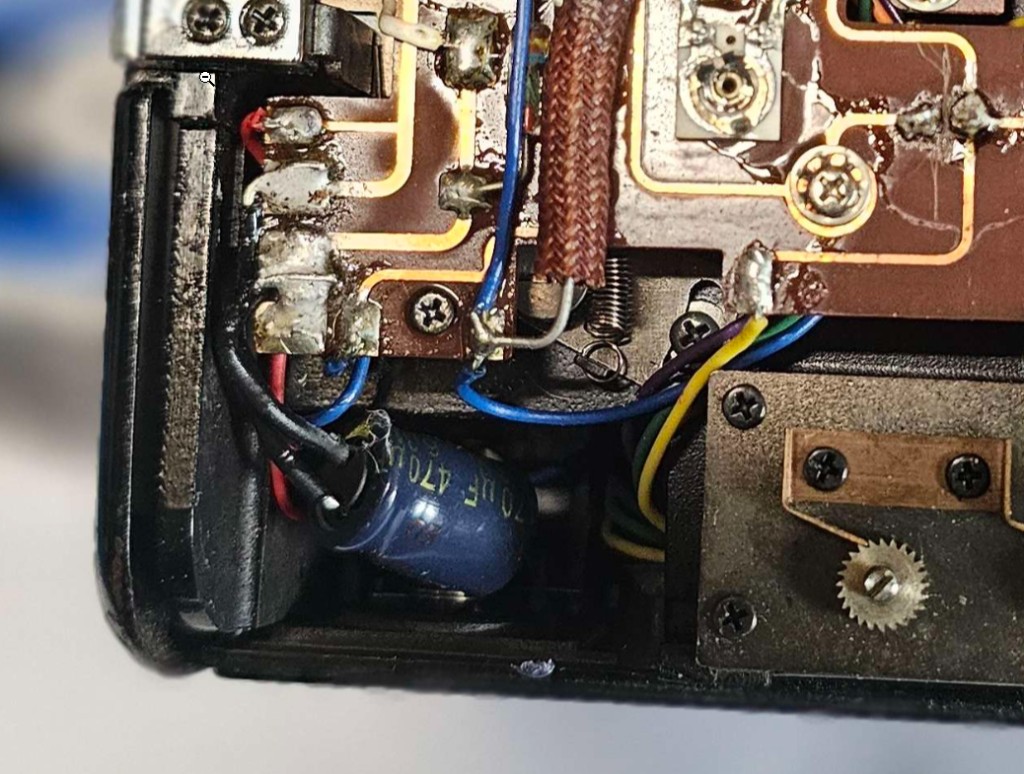

Apres remplacement de C1 et C2, le cycle est redevenu pleinement operationnel.

Illustration apres remplacement :

A retenir

• Un battery check anormalement lent peut etre un indice utile d'un probleme de condensateur sur cette famille de boitiers.
• Le symptome rideau ouvert + mirror up ne renvoie pas uniquement au mecanique ; une alimentation / temporisation defaillante reste un suspect serieux.
• Un controle visuel simple peut suffire a orienter rapidement le diagnostic si un condensateur est deja visiblement degrade.

Documents lies

• Interpreter le battery check
• Procedure - diagnostiquer un cycle incoherent

Sources

• Note atelier integree depuis 99-inbox/Camera_Sunshine.md
• medias/c2-ko-camera-sunshine.jpg
• medias/c2-remplace-camera-sunshine-1.png
