Rapport d'intervention¶

Documenter l'intervention realisee le 30/03/2026 sur le boitier Camera_Sunshine_3.

Symptomes¶

Le cycle de declenchement restait bloque avec rideau ouvert et miroir releve.
Le battery check etait faible quand le boitier se trouvait dans cet etat intermediaire.
Le battery check revenait parfois d'un coup, et le cycle se terminait alors.

L'hypothese retenue etait une defaillance ou une fuite de C2, voire de C1, avec un comportement deja connu sur cette famille de boitiers.

Video du symptome initial :

Le comportement observe correspond bien a un cycle arrete avec mirror up et retour tardif du battery check.

Ouverture cote PCB.

Point d'attention : la vis en haut a droite de la plaque est plus longue que les autres ; il faut la mettre de cote des le demontage.

Video du demontage :

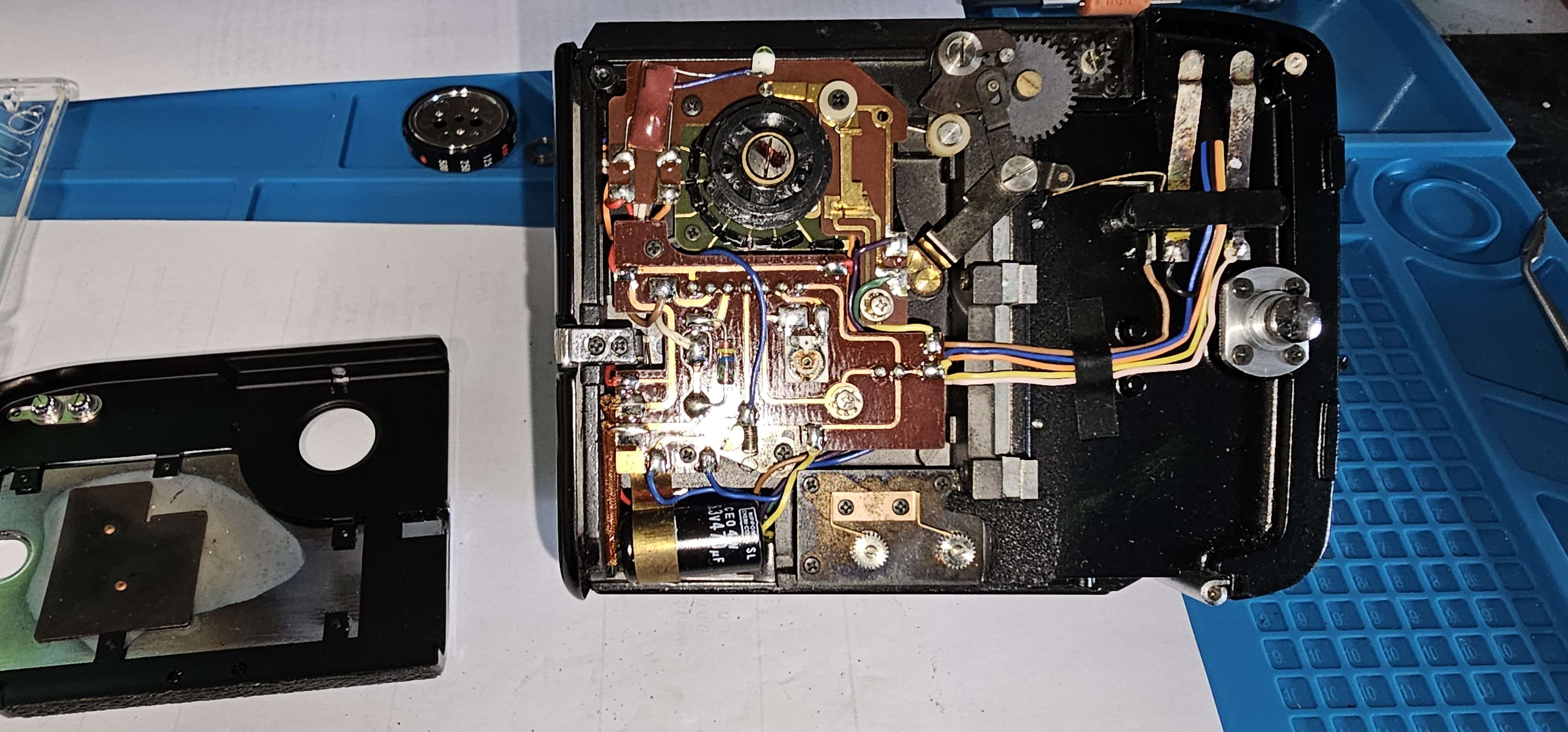

Etat apres ouverture :

Ouverture cote PCB sur Camera_Sunshine_3

L'inspection visuelle de C2 n'a pas donne d'indice decisif, mais le symptome restait suffisamment typique pour justifier son remplacement.

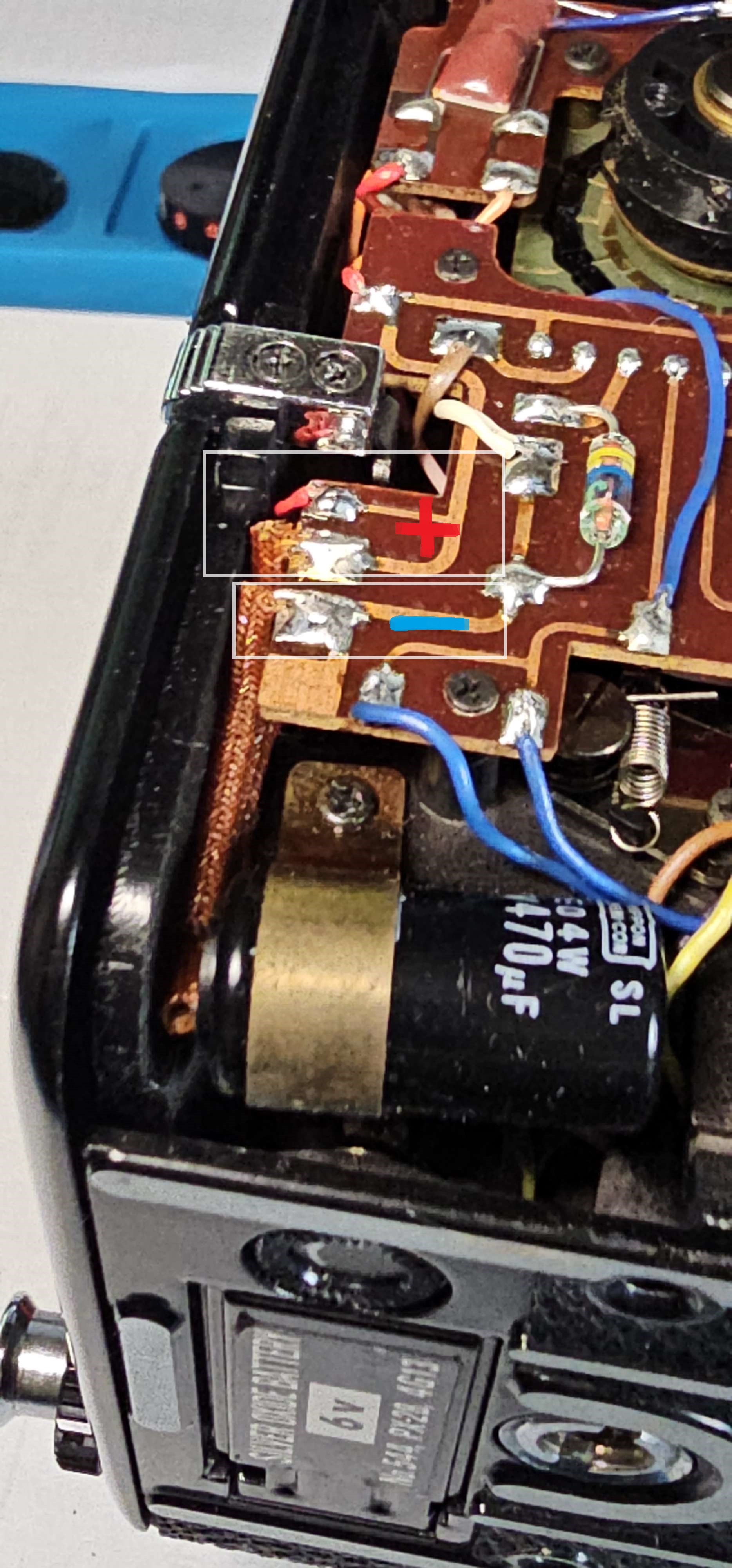

Ancien C2 :

Ancien C2 sur Camera_Sunshine_3

Dans la foulee, C1 a egalement ete remplace pour fiabiliser l'ensemble, puisqu'il s'agit des deux seuls condensateurs du boitier.

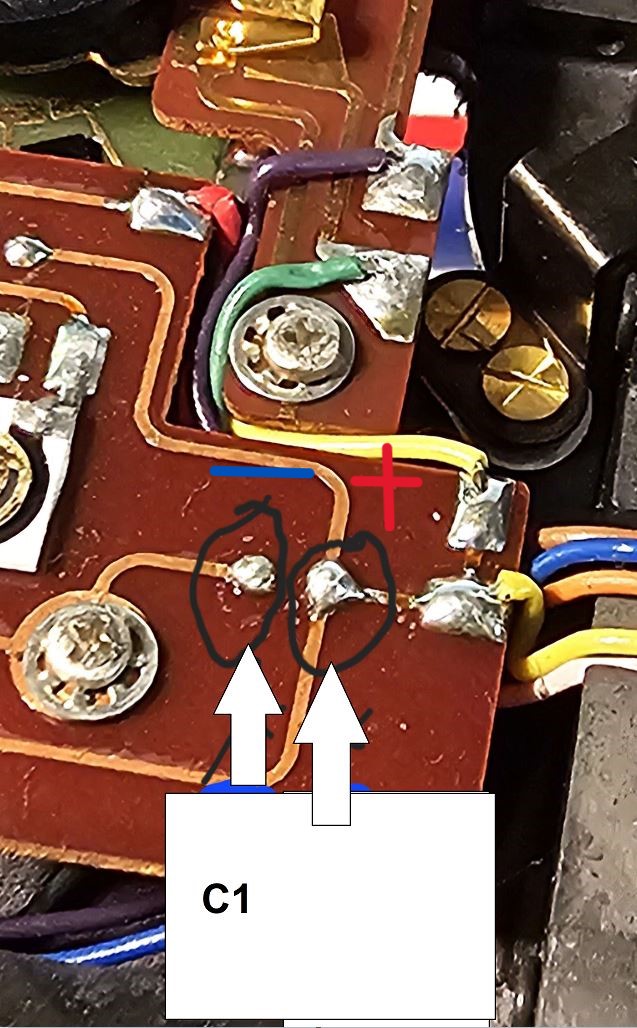

Repere de C1 avant intervention :

Ancien C1 sur Camera_Sunshine_3

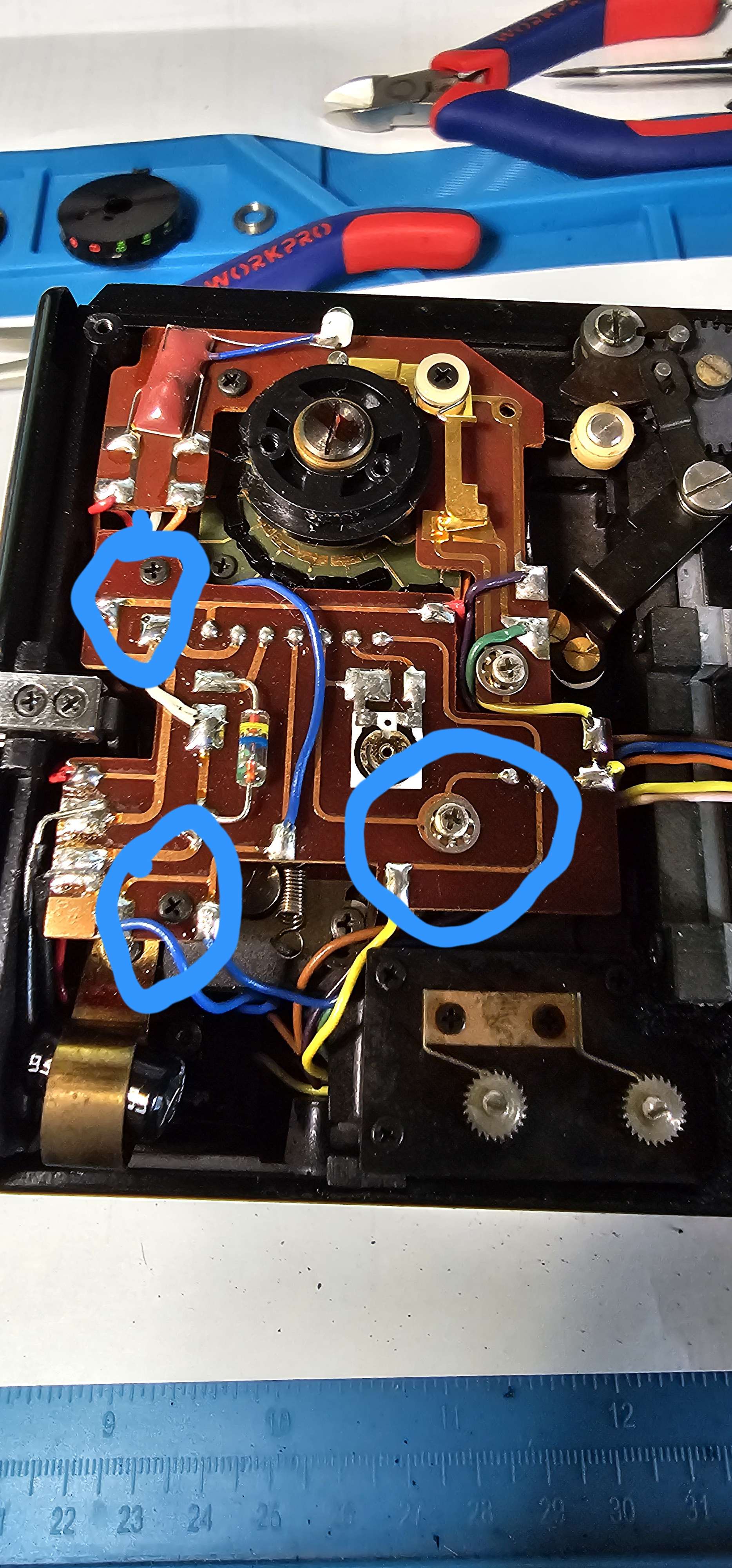

Pour acceder plus facilement a cette zone, trois vis ont ete deposees afin de pouvoir soulever legerement le PCB.

PCB souleve pour le changement de C1

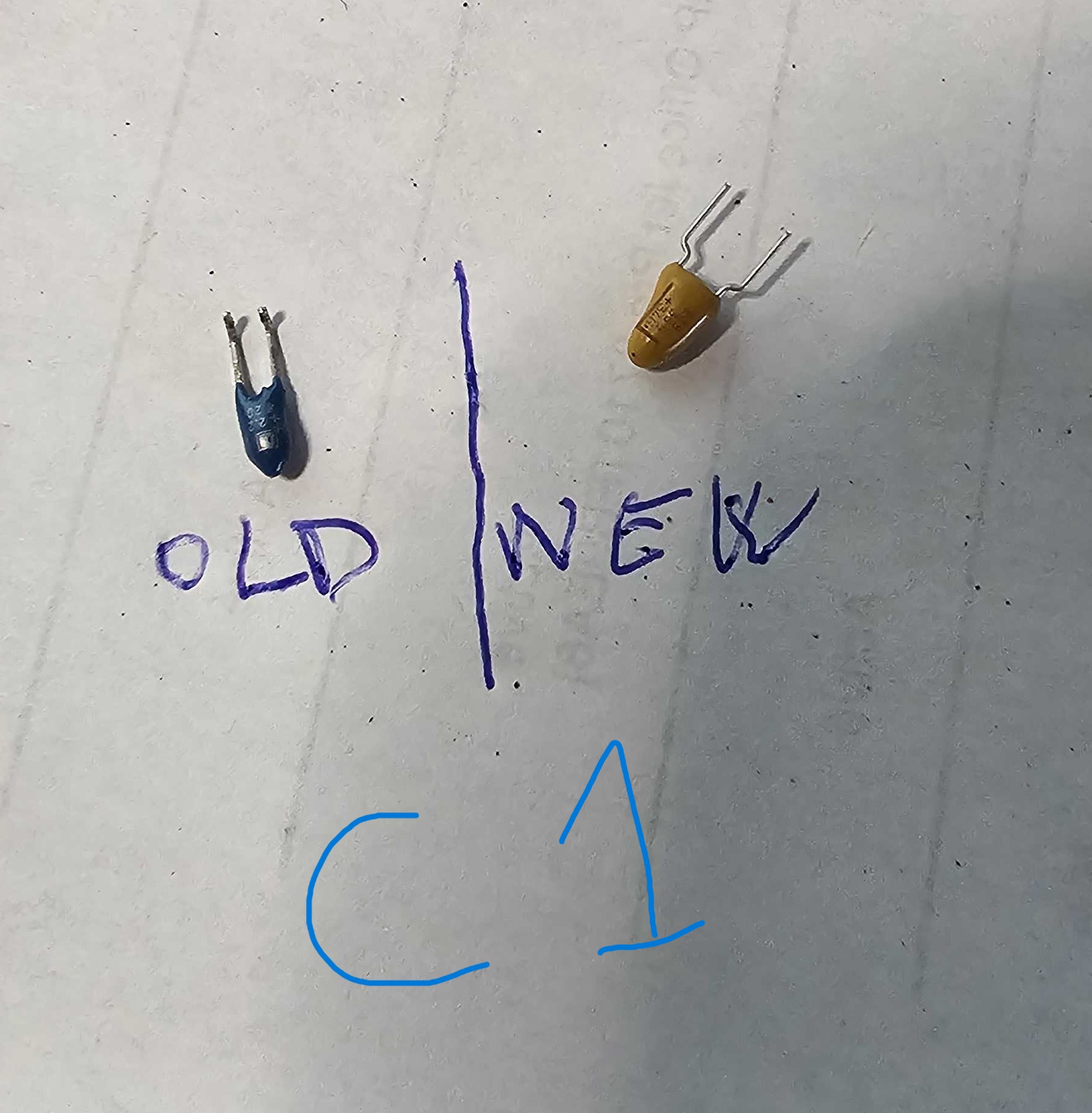

Comparaison entre l'ancien et le nouveau C1 :

Ancien et nouveau C1 sur Camera_Sunshine_3

Premier test apres soudure et remplacement des condensateurs :

Le boitier retrouve un fonctionnement normal des ce premier essai apres recap.

Apres fermeture du boitier, une serie de validations a ete relancee.

Environ une cinquantaine de declenchements ont ete realises.
Le fonctionnement est reste correct lors de cette premiere serie.
Une verification complementaire a froid est prevue pour confirmer la stabilite dans le temps.

Video finale apres remontage :

Un battery check faible puis soudainement normal, accompagne d'un cycle bloque, reste un bon indice d'un probleme de condensateur sur cette serie.
L'absence d'indice visuel net sur C2 n'exclut pas son remplacement si le symptome colle fortement au cas connu.
Changer C1 et C2 en meme temps peut etre plus rationnel que traiter un seul des deux condensateurs.
